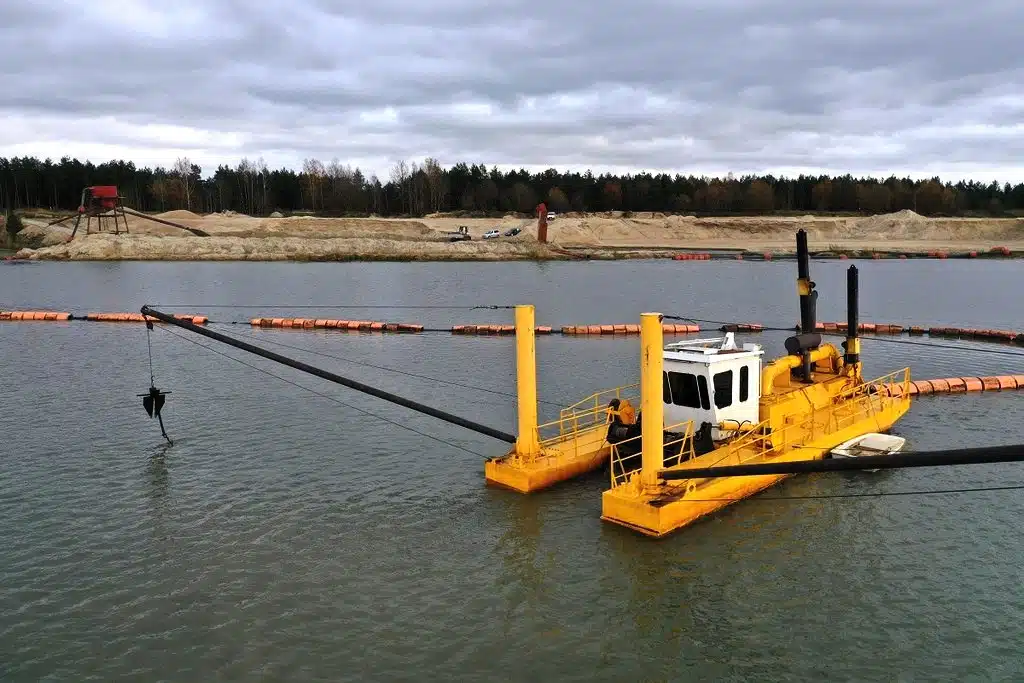

Земснаряд фрезерний дизельний 16/12

Основні розміри та характеристики

Довжина корпусу:

12,00 м

39 футів

Загальна довжина:

18,00 м

59,05 фута

Ширина:

4,80 м

16 футів

Висота борту:

1,50 м

5 футів

Середня осадка (з повними паливними цистернами), прибл.:

0,88 м

3 фути

Глибина розробки ґрунту:

11,00 м

36 футів

Довжина рами (ладдера):

14,5 м

47 футів 6 дюймів

Загальна суха вага:

прибл. 40 т

Виробник/модель:

CAT C18 INDM

Потужність при 2200 об/хв:

597 кВт

800 к.с.

Ємність паливних цистерн:

8000 л

2113 гал.

Ґрунтовий насос

Виробник/модель:

16/12HG-II-(7)-850R-230

Діаметр робочого колеса:

850 мм

33,5 дюйма

Потужність на валу при 750 об/хв:

800 кВт

1073 к.с.

Продуктивність насоса:

3400 м³/год

4447 ярд³/год

Діаметр всмоктувального трубопроводу:

400 мм

16 дюймів

Діаметр напірного трубопроводу:

304,8 мм

12 дюймів

Редуктор

Виробник/модель:

ZF 500

Тип:

Суднова трансмісія з вертикальним зміщенням валів, безпосереднього монтажу

Фреза

Діаметр фрези:

1200 мм

47 дюймів

Матеріал:

Високомарганцева сталь

Кількість лопатей фрези:

5

Привід:

Гідромотор

Потужність фрези:

30 кВт

40 к.с.

Сервісний насос

Виробник/модель:

VARISCO (Італія) / N2SG 40-26.264

Сервісний насос призначений для подачі промивної води до сальникового ущільнення ґрунтового насоса земснаряда, води до підшипників приводу фрези, а також для палубних потреб.

Гідравлічний насос — двосекційний; він обслуговує гідромотор фрези, папільйонажні лебідки, лебідки палей та рамопідйомну лебідку. Гідравлічна система захищена запобіжними клапанами та оснащена змінними вбудованими фільтрами. Об'єм гідравлічної системи — приблизно 400 літрів (106 галонів).

Електрична система
