Gravel, Sand Pumps Comparison Chart
# | Pump type | Capacity, m³ / h | Head, m | Power, kW | Frequency, rpm | Input / output, mm | Input / output, inch | Overall dimensions, mm | Weight, kg |
---|---|---|---|---|---|---|---|---|---|
1 | ГрАТ 85/40-0 | 85 | 40 | 30 | 1500 | 0/0-GH | 1330×620×695 | 610 | |
2 | ГрАК 85/40-0 | 85 | 40 | 30 | 1500 | 0/0-GH | 1330×620×695 | 600 | |
3 | ГрАТ 85/40-1 | 85 | 40 | 15 | 1000 | 0/0-GH | 1480×680×765 | 840 | |
4 | ГрАК 85/40-1 | 85 | 40 | 30 | 1500 | 0/0-GH | 1480×680×765 | 830 | |
5 | 2ГрК 160-32 | 160 | 20 | 22 | 1500 | 0/0-GH | 1628×720×770 | 785 | |
6 | ГрАТ 170/40-1 | 170 | 40 | 37 | 1500 | 0/0-GH | 1480×715×805 | 980 | |
7 | ГрАТ 170/40-1-20-1,6К | 140 | 27,5 | 37 | 1500 | 0/0-GH | 1360×715×1375 | 1430 | |
8 | ГрАК 170/40-1 | 170 | 40 | 37 | 1500 | 0/0-GH | 1480×715×805 | 985 | |
9 | ГрАК 170/40-1-20-1,6К | 140 | 27,5 | 37 | 1500 | 0/0-GH | 1360×715×1375 | 1435 | |
10 | ГрАТ 225/67-2 | 225 | 67 | 37 | 1500 | 0/0-GH | 1730×800×965 | 1460 | |
11 | ГрАТ 350/40-2 | 350 | 40 | 132 | 1000 | 0/0-GH | 1705×940×1005 | 1676 | |
12 | ГрАК 350/40-2 | 350 | 40 | 160 | 1500 | 0/0-GH | 1705×940×1005 | 1630 | |
13 | ГрАУ 400/20-В | 400 | 20 | 15 | 1000 | 200 / 150 | 8/6-G | 1480×790×810 | 975 |
14 | ГрТ 400/40 | 400 | 40 | 132 | 1000 | 200 / 150 | 8/6-GH | 2970×1060×950 | 2840 |
15 | 2ГрТ 400/40 | 400 | 40 | 132 | 1000 | 200 / 150 | 8/6-GH | 2770×965×1005 | 2455 |
16 | ГрК 400-40 | 400 | 40 | 132 | 1000 | 200 / 150 | 8/6-GH | 1750×965×630 | 1147 |
17 | 2ГрК 400-40 | 400 | 40 | 132 | 1000 | 200 / 150 | 8/6-GH | 1750×965×630 | 1147 |
18 | ГрАТ 450/67-3 | 450 | 67 | 132 | 1000 | 0/0-GH | 2220×1080×1265 | 2845 | |
19 | ГрАТ 700/40-3 | 700 | 40 | 200 | 1000 | 0/0-GH | 2155×1097×1600 | 2710 | |
20 | ГрАК 700/40-3 | 700 | 40 | 200 | 1000 | 0/0-GH | 2155×1097×1600 | 2490 | |
21 | ГрАУ 800/40 | 800 | 40 | 200 | 750 | 0/0-GH | 1805×1180×1202 | 1860 | |
22 | ГрУ 800/40 | 800 | 40 | 170 | 750 | 0/0-GH | 1805×1180×1202 | 1860 | |
23 | ГрАТ 900/67-4 | 900 | 67 | 250 | 1000 | 0/0-GH | 2498×1230×1400 | 5130 | |
24 | ГрТ 1250/71 | 1250 | 71 | 630 | 1000 | 0/0-GH | 4570×1565×1960 | 9535 | |
26 | ГрАТ 1400/40-4 | 1400 | 40 | 500 | 750 | 0/0-GH | 2524×1455×1490 | 5735 | |
27 | ГрАК 1400/40-4 | 1400 | 40 | 1000 | 1000 | 0/0-GH | 2525×1455×1490 | 5805 | |
28 | ГрАУ 1600/25-А | 1600 | 25 | 315 | 750 | 350 / 300 | 14/12-G | 2140×1260×1340 | 2975 |
29 | 1ГрТ 1600/50 | 1600 | 50 | 500 | 750 | 2215×1470×1535 | 4295 | ||
30 | 1ГрК 1600/50 | 1600 | 50 | 800 | 750 | 2215×1470×1535 | 3725 | ||
31 | ГрАТ 1800/67-4 | 1800 | 67 | 500 | 750 | 2690×1600×1660 | 6780 | ||
32 | ГрАК 1800/67-4 | 1800 | 67 | 500 | 1000 | 2690×1450×1540 | 6180 | ||
33 | ГрАУ 2000/63-А | 2000 | 63 | 315 | 750 | 2630×1545×1685 | 6560 | ||
34 | 1ГрТ 4000/71 | 4000 | 71 | 1600 | 500 | 3402×2670×2370 | 15210 |

Single body ground pumps
GENERAL INFORMATION
Pumping of abrasive slurries with a density of up to 1600 kg / m3, a temperature of up to 70 ° С, a maximum size of solid inclusions up to 200 mm and a volume concentration of up to 30%.
ОБЛАСТЬ ПРИМЕНЕНИЯ
горно-обогатительные и горно-металлургические предприятия,
теплоэлектростанции,
предприятия по производству цемента,
алмазо- и золотодобывающие предприятия,
технологические линии дробления, обогащения полезных ископаемых и т.п.
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
Пример обозначения: 1ГрАУ 800/40-В-1,6
1 – модернизация
Гр – грунтовый
А – увеличенная плотность перекачиваемой среды
У – увеличенный размер проходного сечения
800 – номинальная подача, м3/ч
40 – напор, м
В – корпус насоса изготовлен из износостойкого чугуна; А – корпус насоса изготовлен из стали
1,6 – плотность перекачиваемой гидросмеси, т/м3
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
С учётом требований, предъявляемых к этим насосам по износостойкости и условиям эксплуатации, завод изготавливает их с проточной частью из стали и износостойких сплавов.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Марка | Подача, м3/ч | Напор,м | Температура | Мощность, кВт | Частота, об/мин. |
ГрА | 56 – 350 | 17 – 40 | +5…+70 | 15 – 132 | 1000/1500 |
ГрАУ | 400 – 2000 | 20 – 63 | +5…+70 | 75 – 1000 | 580/750/1000 |
Гр | 160 – 1600 | 31,5 – 60 | +5…+70 | 37 – 500 | 750 – 1500 |
ГрУ | 800 | 28 – 40 | +5…+70 | 200 | 750 |
Double body ground pumps

Тип: ГрАТ, ГрТ, ГрАР
НАЗНАЧЕНИЕ
Перекачивание абразивных гидросмесей плотностью до 1600 кг/м3, температурой до 70° С, максимальным размером твердых включений до 50 мм и объёмной концентрацией до 30 %.
ХАРАКТЕРИСТИКИ
Подача: 56 – 4000 м3/ч.Напор: 17 – 71 м.
ОБЛАСТЬ ПРИМЕНЕНИЯ
горно-обогатительные и горно-металлургические предприятия,теплоэлектростанции,предприятия по производству цемента,алмазо- и золотодобывающие предприятия,технологические линии дробления, обогащения полезных ископаемых и т.п.
ИСПОЛНЕНИЕ
С учётом требований, предъявляемых к этим насосам по износостойкости и условиям эксплуатации, завод изготавливает их с проточной частью из сверхтвёрдых сплавов и износостойкой резины.
ПАРАМЕТРЫ
Марка | Подача, м3/ч | Напор,м | Температура | Мощность, кВт | Частота, об/мин. |
ГрАТ | 56 – 2500 | 17 – 67 | +5…+70 | 15 – 800 | 500 – 1500 |
(1, 2) ГрТ | 160 – 4000 | 31,5 – 71 | +5…+70 | 400 – 1600 | 375 – 1500 |
Перекачивание абразивных гидросмесей плотностью до 1600 кг/м3, температурой до 70° С, максимальным размером твердых включений до 50 мм и объёмной концентрацией до 30 %.
ХАРАКТЕРИСТИКИПодача: 56 – 4000 м3/ч.Напор: 17 – 71 м.
ОБЛАСТЬ ПРИМЕНЕНИЯгорно-обогатительные и горно-металлургические предприятия,теплоэлектростанции,предприятия по производству цемента,алмазо- и золотодобывающие предприятия,технологические линии дробления, обогащения полезных ископаемых и т.п.
ИСПОЛНЕНИЕС учётом требований, предъявляемых к этим насосам по износостойкости и условиям эксплуатации, завод изготавливает их с проточной частью из сверхтвёрдых сплавов и износостойкой резины.
ПРИМЕЧАНИЕ
Подробно типоразмерный ряд и технические характеристики изложены в номенклатуре продукции, которая расположена в разделе «Продукция»/«Каталоги продукции»/«Каталог по грунтовым и песковым насосам»
По желанию заказчика насосы могут изготавливаться с параметрами, отличными от указанных в номенклатуре (изменение диаметра рабочего колеса, частоты вращения агрегата и т.д.)
Heavy Duty Double Body Pumps

Грунтовые насосы HDP
Типа HDP
ОБЩАЯ ИНФОРМАЦИЯ
Насосы центробежные грунтовые,одноступенчатые консольные, горизонтальные, двухкорпусные с герметичным внутренним корпусом для тяжелых условий эксплуатации и агрегаты электронасосные на их базе.
ОБЛАСТЬ ПРИМЕНЕНИЯ
Насосы применяются для перекачивания абразивных гидросмесей на: Предприятиях химической, горнорудной, металлургической промышленности. Горно-обогатительных фабриках (комбинатах), горно-металлургических предприятиях. Системах золошлакоудаления объектов энергетики. Теплоэлектростанциях. Алмазо- и золотодобывающих предприятиях. Технологические линии дробления, обогащения полезных ископаемых и т.п.
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
Пример обозначения: 10х8 HDP – III 10 – диаметр всасывающего патрубка, дюйм 8 – диаметр напорного патрубка, дюйм HDP – нгрунтовый горизонтальный для тяжелых условий эксплуатации III – номер опорной стойки
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
В насосах HDP усовершенствована камера сальникового уплотнения, схема подшипниковых узлов с применением усиленных валов и современных подшипников.Применена новая конструкция наружных корпусов, геометрия корпуса внутреннего с увеличенными толщинами стенок, конструкция крышки всаса, специальные уплотнительные элементы.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Марка | Подача, м3/ч | Напор,м | Температура | Мощность, кВт | Частота, об/мин. |
HDP | 225 – 4000 | 22,5- 71 | +5…+70 | 15 – 800 | 500 – 1500 |
ПРИМЕЧАНИЕ
Подробно типоразмерный ряд и технические характеристики изложены в каталоге и номенклатуре продукции.
По желанию заказчика насосы могут изготавливаться с параметрами, отличными от указанных в номенклатуре (изменение диаметра рабочего колеса, частоты вращения агрегата и т.д.)

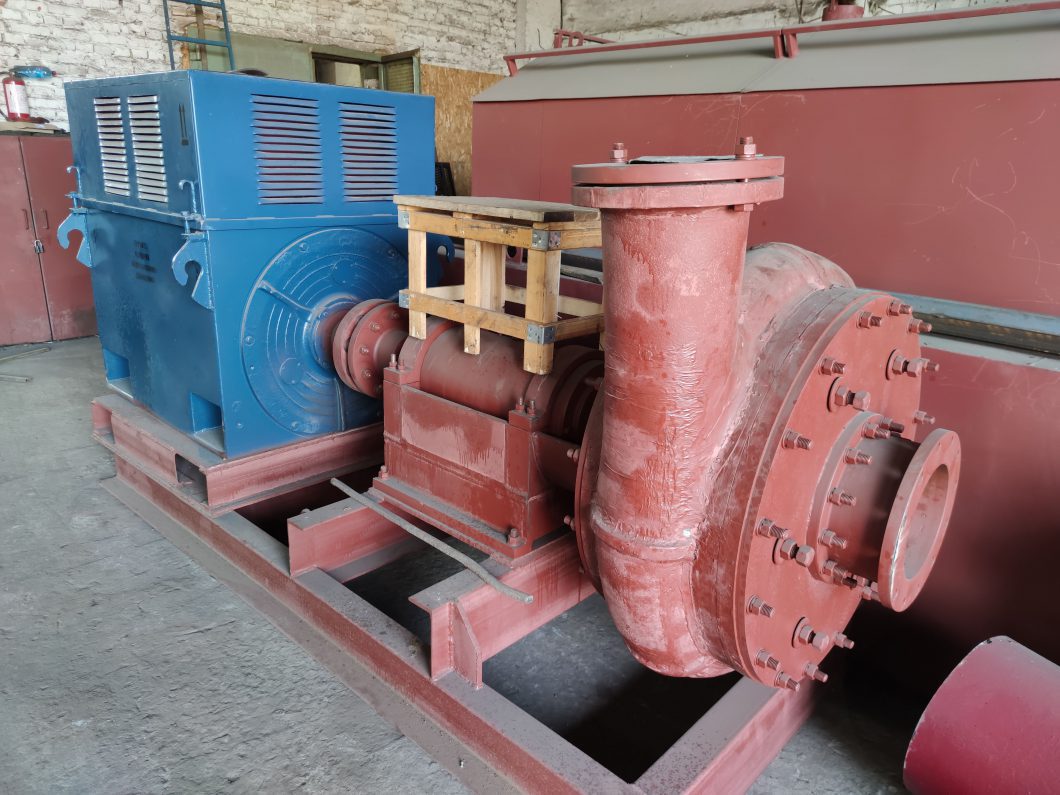

Photo gallery of pumps
